Cách chọn thông số kỹ thuật phù hợp cho bu-lông chữ U

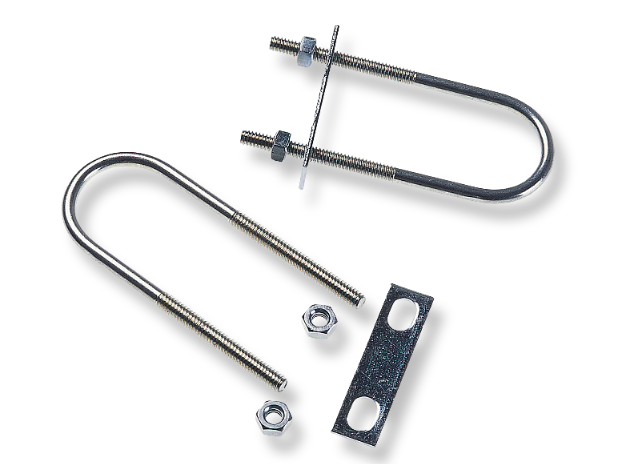

Bu lông chữ U là một trong những loại ốc vít được sử dụng rộng rãi nhất trong các dự án buộc ống, giằng thiết bị và lắp đặt kết cấu thép. Với thiết kế đơn giản và khả năng thích ứng cao, chúng thường được sử dụng trong hệ thống ống nước, đường ống phòng cháy chữa cháy, đường ống dẫn khí và lắp đặt các thiết bị cơ điện. Trong quá trình thi công và mua sắm thực tế, nhiều người thường gặp phải các vấn đề như lắp đặt không đúng, lực kẹp không đủ, rỉ sét, khả năng chịu lực không đủ, bị lỏng hoặc bong ra theo thời gian do lựa chọn sai thông số kỹ thuật. Vì vậy, bạn nên chọn thông số kỹ thuật cho bu lông chữ U chính xác như thế nào?

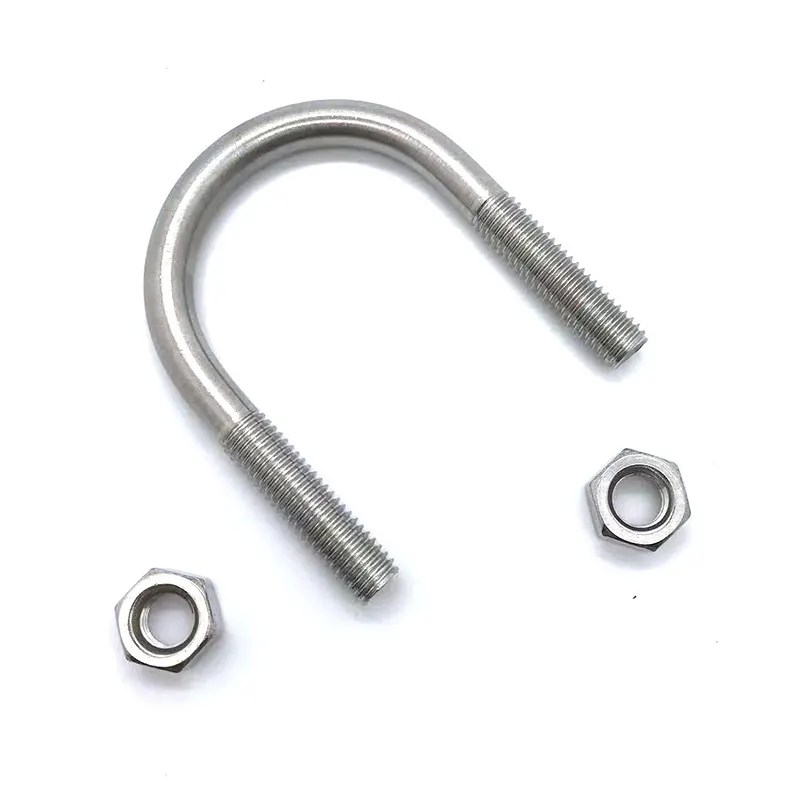

Định dạng ký hiệu chuẩn cho bu-lông chữ U

Ký hiệu chung:Bu lông chữ U  Đường kính ống × Đường kính thân × Tổng chiều dài

Ví dụ: U27 M8×100

27: Tương thích với ống thép có đường kính ngoài 27 mm

M8: Đường kính thân ren 8mm

100: Tổng chiều dài bên trong của đế chữ U (không bao gồm đai ốc)

Tất cả các tham số lựa chọn chủ yếu dựa trên đường kính ngoài của ống, độ bền của thân ống và không gian lắp đặt có sẵn—chứ không phải đường kính trong của ống. Đây là nguyên tắc cơ bản nhất của việc lựa chọn.

(I) Đường kính ngoài của ống tương thích

Chiều rộng bên trong của bu lông chữ U phải phù hợp với đường kính ngoài của ống. Điều này rất quan trọng để lựa chọn thành công và là nguồn lỗi phổ biến nhất; trong mọi trường hợp không nên lựa chọn dựa trên đường kính trong của ống. Để phù hợp với kích thước ống kỹ thuật tiêu chuẩn, ngành công nghiệp đã thiết lập một hệ thống tiêu chuẩn hóa các thông số kỹ thuật bu-lông chữ U tương thích với phần lớn các ống thép mạ kẽm, hàn và liền mạch. Sự tương ứng cụ thể được thể hiện trong bảng dưới đây:

Đối với các loại ống không đạt tiêu chuẩn như ống nhựa PVC, PE, ống tròn inox thì không cần tham khảo mô hình đường kính ống; chỉ cần đo đường kính ngoài thực tế của ống để chọn vít hình chữ U tương ứng. Đồng thời, phải đặc biệt chú ý đến giới hạn lựa chọn ống cách nhiệt: nếu ống được bọc một lớp cách nhiệt và một lớp bảo vệ thì độ dày tổng hợp của lớp cách nhiệt ở cả hai bên phải được cộng vào đường kính ngoài của ống trước khi lựa chọn thông số kỹ thuật; nếu không, các kẹp có thể quá nhỏ để giữ chặt đường ống một cách an toàn.

(II) Kích thước ren vít

Kích thước ren phổ biến cho bu lông chữ U là M6, M8, M10, M12 và M16. Kích thước khác nhau tương ứng với khả năng tải và ứng dụng tối đa khác nhau. Kích thước phù hợp phải được lựa chọn dựa trên trọng lượng của vật cần buộc chặt và điều kiện tải trọng để tránh những nguy cơ mất an toàn do không đủ khả năng chịu lực.

(III) Tổng chiều dài của trục vít

Tổng chiều dài của bu lông chữ U xác định trực tiếp độ dày của tấm đỡ mà nó có thể chứa và khoảng trống lắp đặt cần thiết. Việc lựa chọn chiều dài không đúng có thể dẫn đến các vấn đề như không đủ ren để đai ốc vào khớp, không giữ chặt dây buộc hoặc vít nhô ra quá mức. Công thức tính tổng chiều dài thích hợp là: Tổng chiều dài = Đường kính ngoài của ống + Độ dày tấm đỡ + Khoảng trống lắp đặt ở cả hai mặt. Trong thực tiễn xây dựng tiêu chuẩn, phụ cấp lắp ráp 20–30 mm được dành riêng cho mỗi bên để chứa vòng đệm, vòng đệm lò xo và đai ốc, đảm bảo việc buộc chặt an toàn.

Thông số kỹ thuật để chọn cấp độ sức mạnh

Cấp độ bền của bu lông chữ U phải phù hợp với cường độ rung và yêu cầu chịu tải của điều kiện vận hành. Đối với các đường ống dẫn nước và sưởi ấm tiêu chuẩn, cũng như các dây buộc ống tĩnh không bị rung thường xuyên, bu lông chữ U mạ kẽm cấp 4,8 thông thường là đủ để đáp ứng các yêu cầu vận hành; Trong các tình huống tải trọng động—chẳng hạn như giá đỡ thiết bị, ống rung và các chi tiết cố định ống ở độ cao lớn—áp dụng các yêu cầu cao hơn về độ bền bu lông và khả năng chống mỏi. Phải sử dụng bu lông cường độ cao cấp 8,8 để giảm thiểu hiệu quả nguy cơ tuột ren và gãy do rung lâu dài; Bu lông chữ U bằng thép không gỉ tuân thủ các cấp tiêu chuẩn công nghiệp: cấp 304 tương ứng với A2-70 và cấp 316 tương ứng với A4-70, khiến chúng phù hợp cho các ứng dụng có độ bền cao, chống ăn mòn khác nhau.

Bản tóm tắt

1. Đo đường kính ngoài thực tế của ống; nếu có lớp cách nhiệt, hãy thêm độ dày cách nhiệt để chọn đường kính trong của bu lông chữ U tương ứng;

2. Xác định kích thước ren dựa trên ứng dụng của đường ống và khả năng chịu tải: chọn M8 cho tải nhẹ, M10 cho tải tiêu chuẩn và M12 trở lên cho tải nặng;

3. Đo độ dày của tấm thép dành cho giá đỡ cố định và có tính đến dung sai lắp ráp tiêu chuẩn, tính tổng chiều dài của các đinh tán phù hợp;

4. Xác định vật liệu và xử lý bề mặt dựa trên môi trường hoạt động, phân biệt các điều kiện trong nhà, ngoài trời, ăn mòn và nhiệt độ cao;

5. Chọn vòng đệm phẳng, vòng đệm lò xo và đai ốc làm từ cùng một chất liệu để tránh ăn mòn điện hóa do tiếp xúc giữa các vật liệu khác nhau và kéo dài tuổi thọ sử dụng.
